Čistilna naprava za Danfoss Cool Train ™

Razvoj inovativnega sistema za zagotavljanje tehnične čistosti komponent za hlajenje podatkovnih centrov. Laboratorij za fluidno tehniko je v sodelovanju s podjetjem Danfoss razvil raziskovalno metodologijo, namensko čistilno napravo ter validacijski postopek za zagotavljanje zahtevane stopnje tehnične čistosti izdelkov CoolTrain™.



Izziv

Sistem CoolTrain™ uporablja tekočinsko hlajenje podatkovnih centrov, kjer že zelo majhni delci lahko povzročijo zamašitve hladilnih kanalov in zmanjšajo zanesljivost sistema. Zahtevana stopnja čistosti je bila določena po standardu ISO 4406, za kar v podjetju ni bilo ustaljenega postopka ali namenske opreme.

Od izziva do rešitve

Razvojni proces

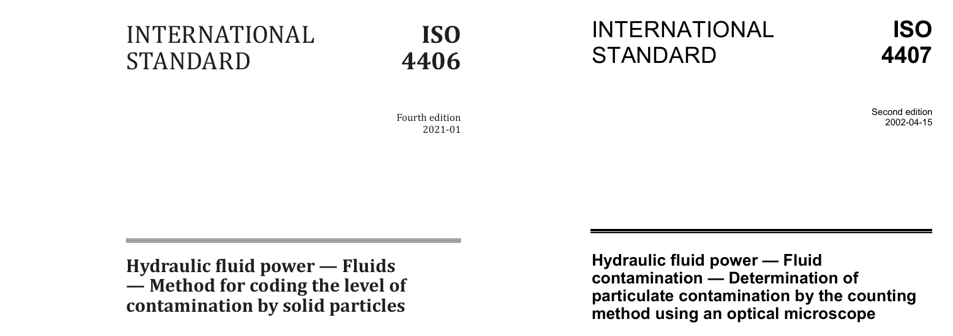

1. Analiza zahtev: Določitev zahtevane stopnje čistosti, analiza standardov ISO 4406 in ISO 4407 ter identifikacija ključnih vplivnih parametrov.



2.Razvoj testnega postrojenja: Razvoj in izdelava inovativne naprave za čiščenje in merjenje čistosti cevnih sklopov CoolTrain™ različnih dolžin.

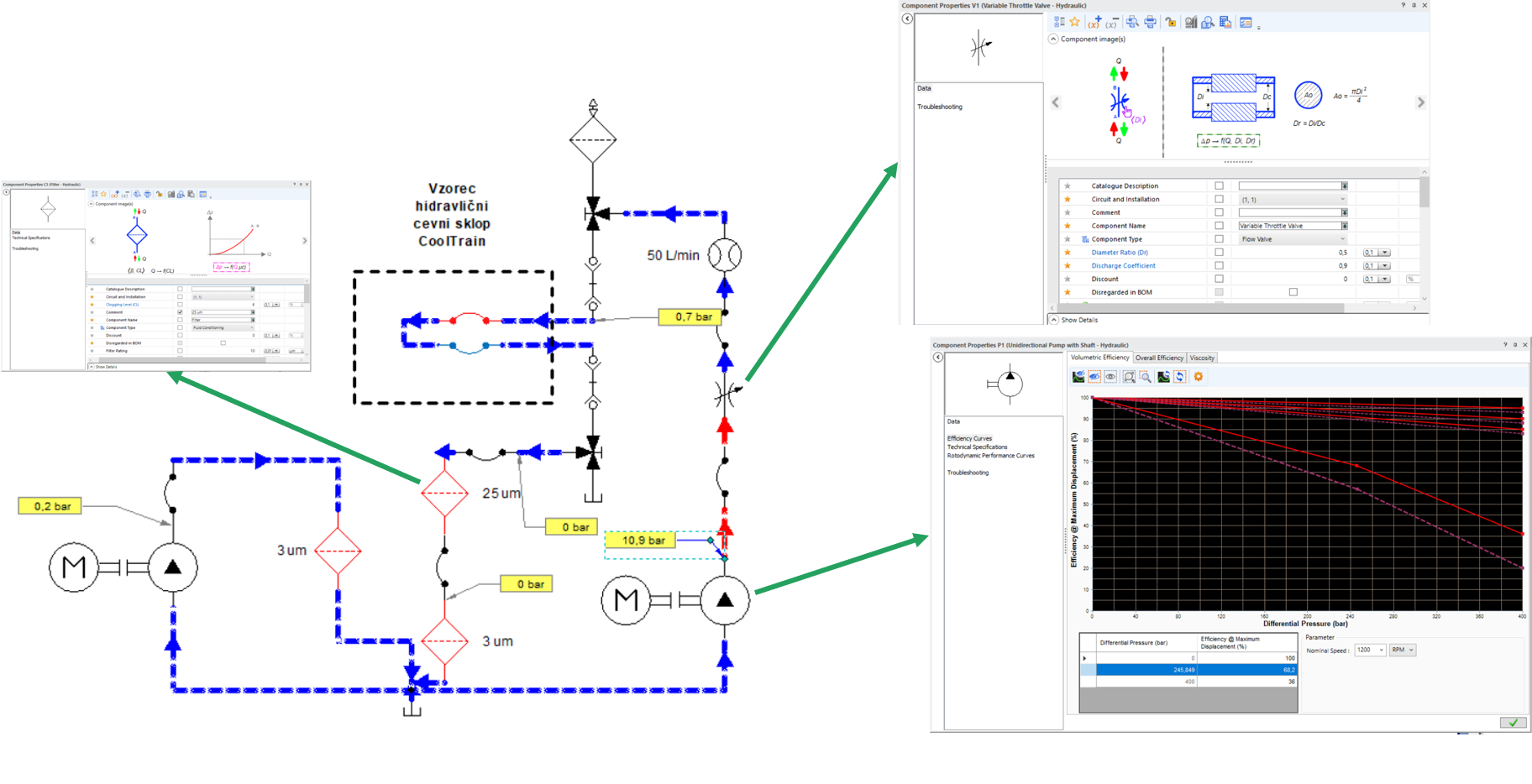

3. Numerične simulacije:Izvedene so bile 1D simulacije hidravličnega tokokroga za preverjanje pretokov, tlačnih izgub in delovanja sistema.

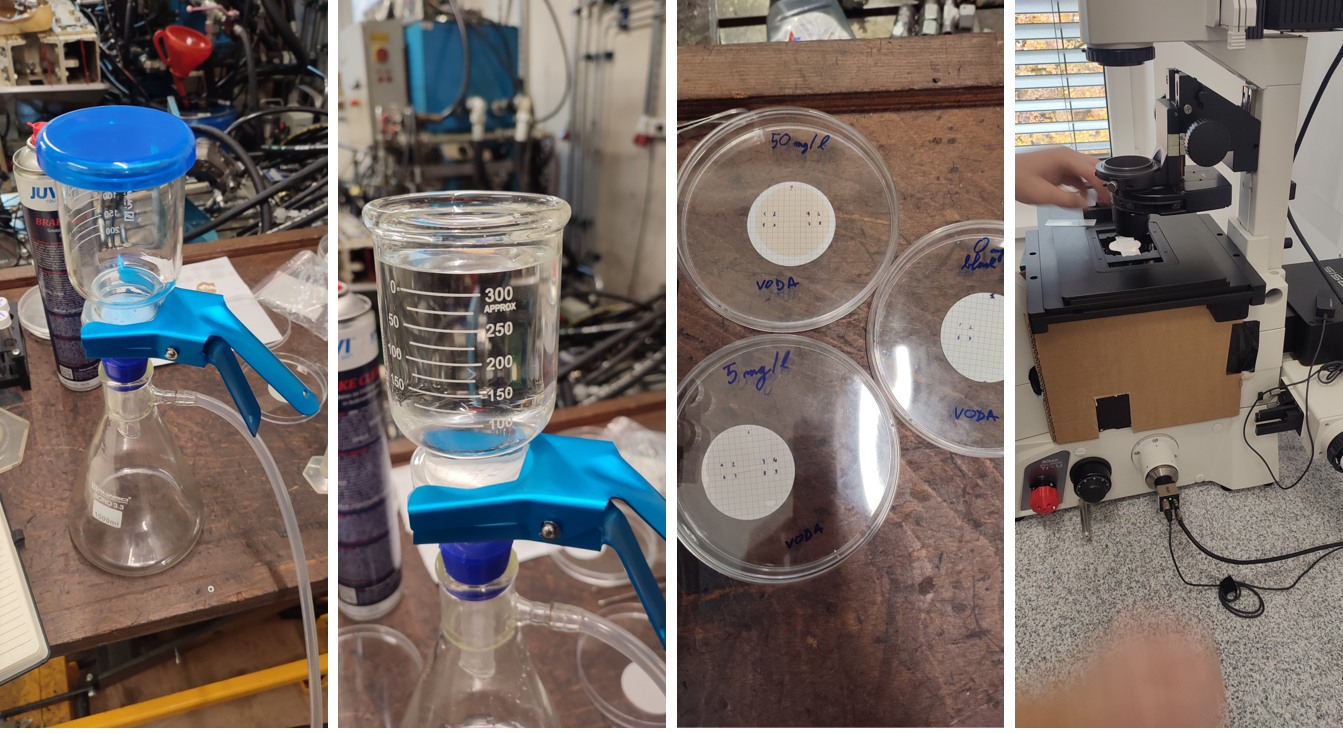

4. Razvoj metodologije meritev: Razvit je bil postopek vzorčenja, filtracije in analize delcev za določanje stopnje čistosti skladno s standardi.

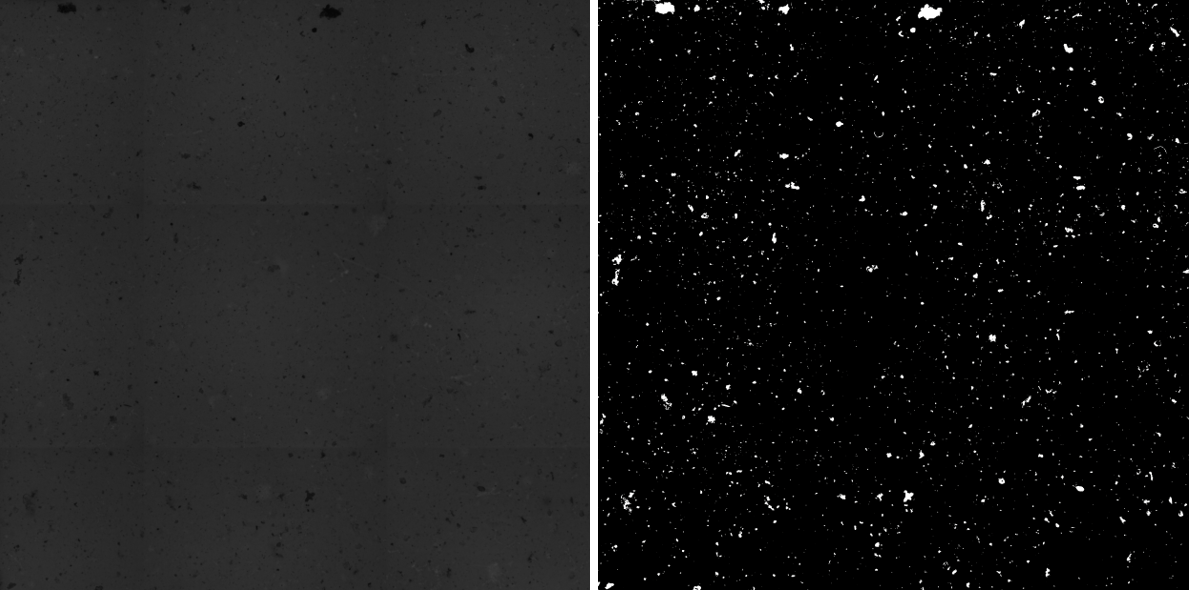

5. Validacija rezultatov: Analiza filtrov, mikroskopiranje delcev, avtomatsko štetje delcev ter določanje čistosti tekočine in komponent.

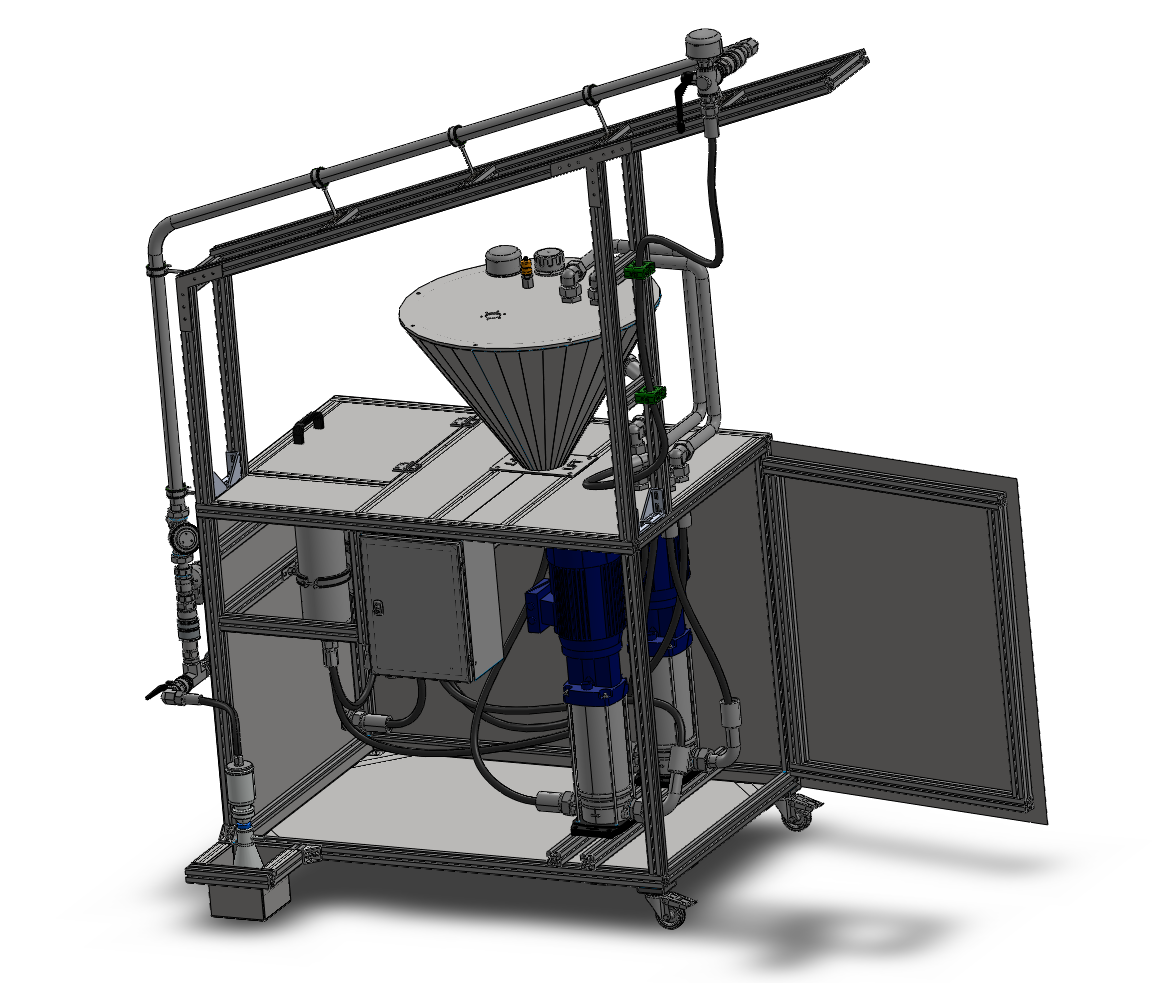

6.Industrijska implementacija: Na osnovi delujočega prototipa (slika) in razvitih postopkov je bila vzpostavljena avtomatska proizvodna linija za industrijsko proizvodnjo.



Kaj smo razvili

🧪 Metodologijo analize čistosti

Meritve po standardih ISO 4406 in ISO 4407.

⚙️ Namensko čistilno napravo

Razvoj in izdelava eksperimentalnega sistema.

💻 Simulacijski model

 Podpora dimenzioniranju in optimizaciji sistema.

🔬 Validacijski postopek

 Zanesljivo določanje tehnične čistosti komponent.

🏭 Industrijsko rešitev

 Osnova za avtomatizirano proizvodno linijo.

Ključni rezultati

✅ Razvita nova čistilna naprava.

✅ Razvita metodologija meritev po ISO standardih.

✅ Validiran proizvodni proces.

✅ Izvedena industrijska implementacija.

✅ Prejeta nagrada TARAS za sodelovanje z industrijo.



Nagrajeni projekt je rezultat sodelovanja podjetja Danfoss in Laboratorija za fluidno tehniko (LFT) Fakultete za strojništvo Univerze v Ljubljani pod vodstvom izr. prof. dr. Franca Majdiča. Partnerja sta skupaj razvijala rešitve za zagotavljanje izjemno visoke stopnje čistosti sistema CoolTrain™, namenjenega tekočinskemu hlajenju podatkovnih centrov nove generacije.



TARAS NAGRADA

Dodana vrednost za partnerja

Po navedbah podjetja Danfoss je sodelovanje omogočilo razvoj postopka čiščenja in validacije, ki je bil ključnega pomena za vzpostavitev proizvodnje ter pridobitev pomembnega naročila na ameriškem trgu.



Tehnologije in kompetence

  • Fluidna tehnika
  • Tehnična čistost komponent
  • Analiza delcev
  • Industrijska validacija
  • Simulacije hidravličnih sistemov
  • Razvoj namenskih naprav
  • Avtomatizacija procesov
